加工坐標系，是UG加工模式中最重要的設定之一。沒有加工坐標系，下面的工作是沒法繼續的。下面介紹其創建方法。

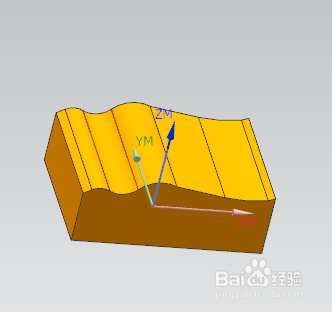

一. 加工坐標系，就是工件擺放在加工中心后，給工件定下的一個加工原點；刀具就是通過這個原點作為參考而進行數據的切削。沒有加工坐標系，加工中心沒法識別工件的所在。

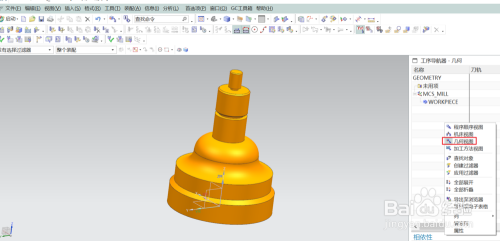

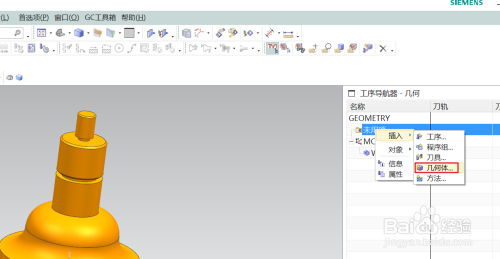

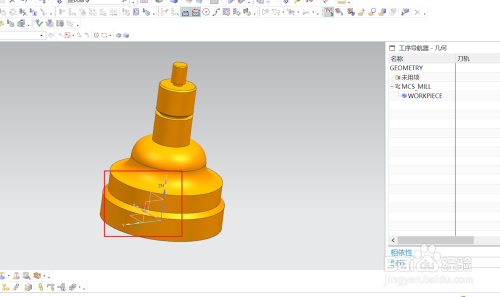

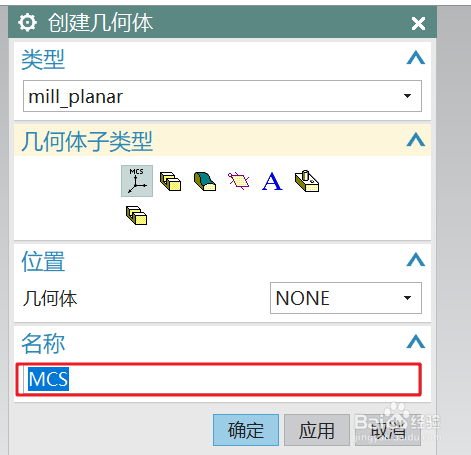

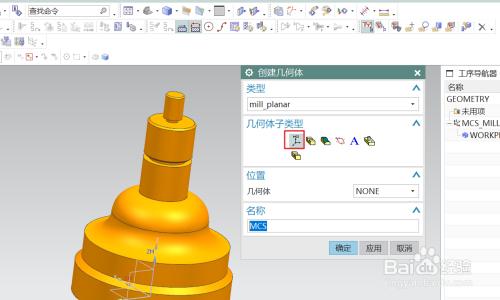

二. 創建加工坐標系的地方在工序?qū)Ш狡鞯膸缀我晥D中，軟件默認創建了一個加工坐標，雙擊它就可以對這坐標進行修改 。如果想要新建一個加工坐標，可以在幾何視圖的未用項上點右鍵選插入幾何體，在彈出的對話框中會有加工坐標系的創建選項。

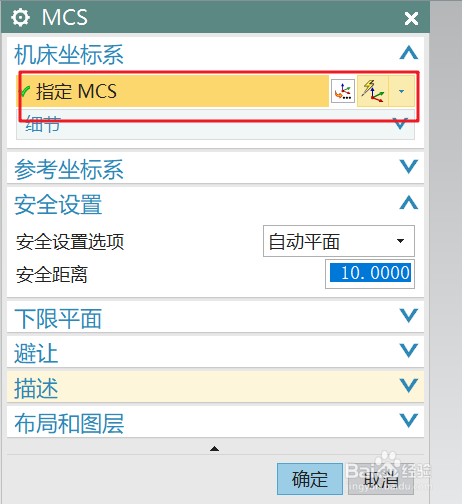

三.更改好新坐標系的名稱后，點確定，在彈出的對話框中，機床坐標系的創建和安全設置是一定要進行設置的。坐標系的創建和建模模式中的坐標系創建方法是一樣的，但有著實際的區別。下面來一一說明。

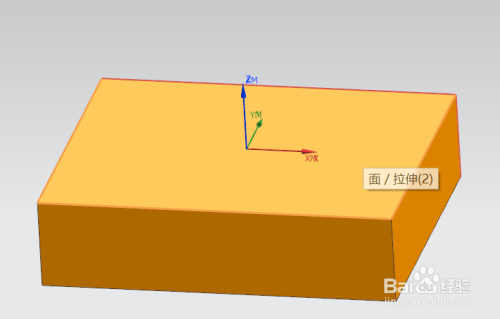

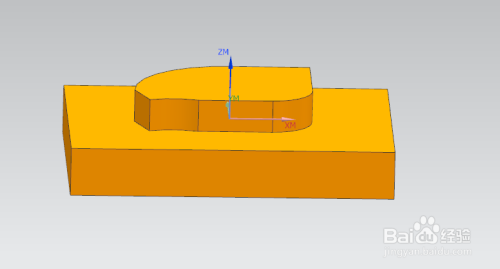

1.   加工坐標系關乎于現實加工工件的坐標設定，在建模設定坐標中，只要方便建模就可以了；但加工坐標要考慮到實際工件的情況來進行坐標設定。將工件擺放到加工中心不可能像建模那樣隨意確定坐標的。一般來說有以下幾種坐標的擺放方式：一、四面分中對頂為零。



2. X兩邊分中，Y軸單邊歸零，Z頂面碰數歸零。

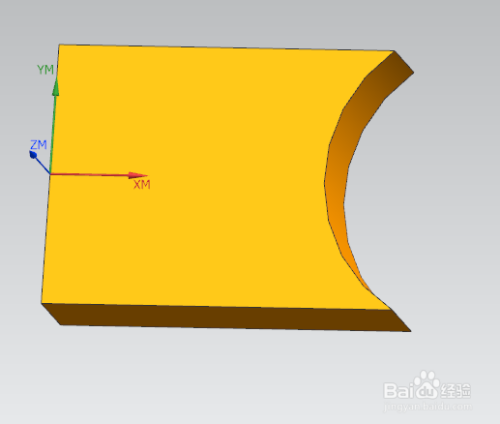

3. X單邊歸零，Y兩邊分中，Z頂面碰數歸零。

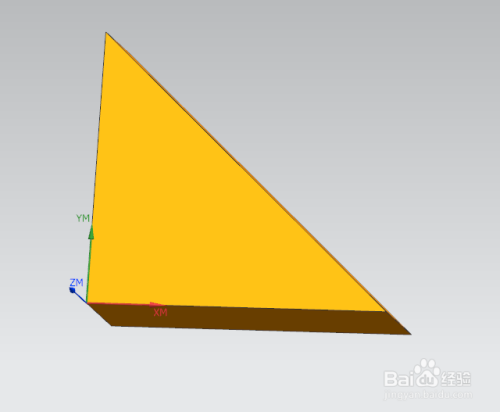

4. X軸和Y軸單邊歸零，Z頂面碰數歸零。



5. 四面分中對底歸零。



6. 工裝分中取數，這個是針對異形工件。

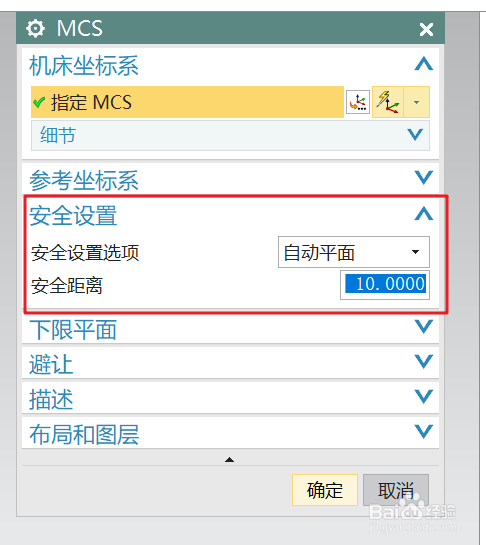

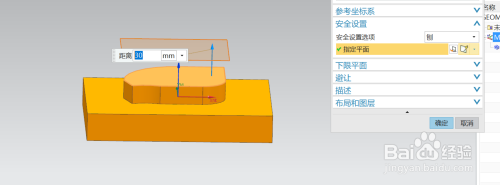

7. 以上六種坐標系為常用加工坐標系的創建方式。要根據工件的實際情況而定。當坐標系創建好后，一定要記得安全平面的創建。
